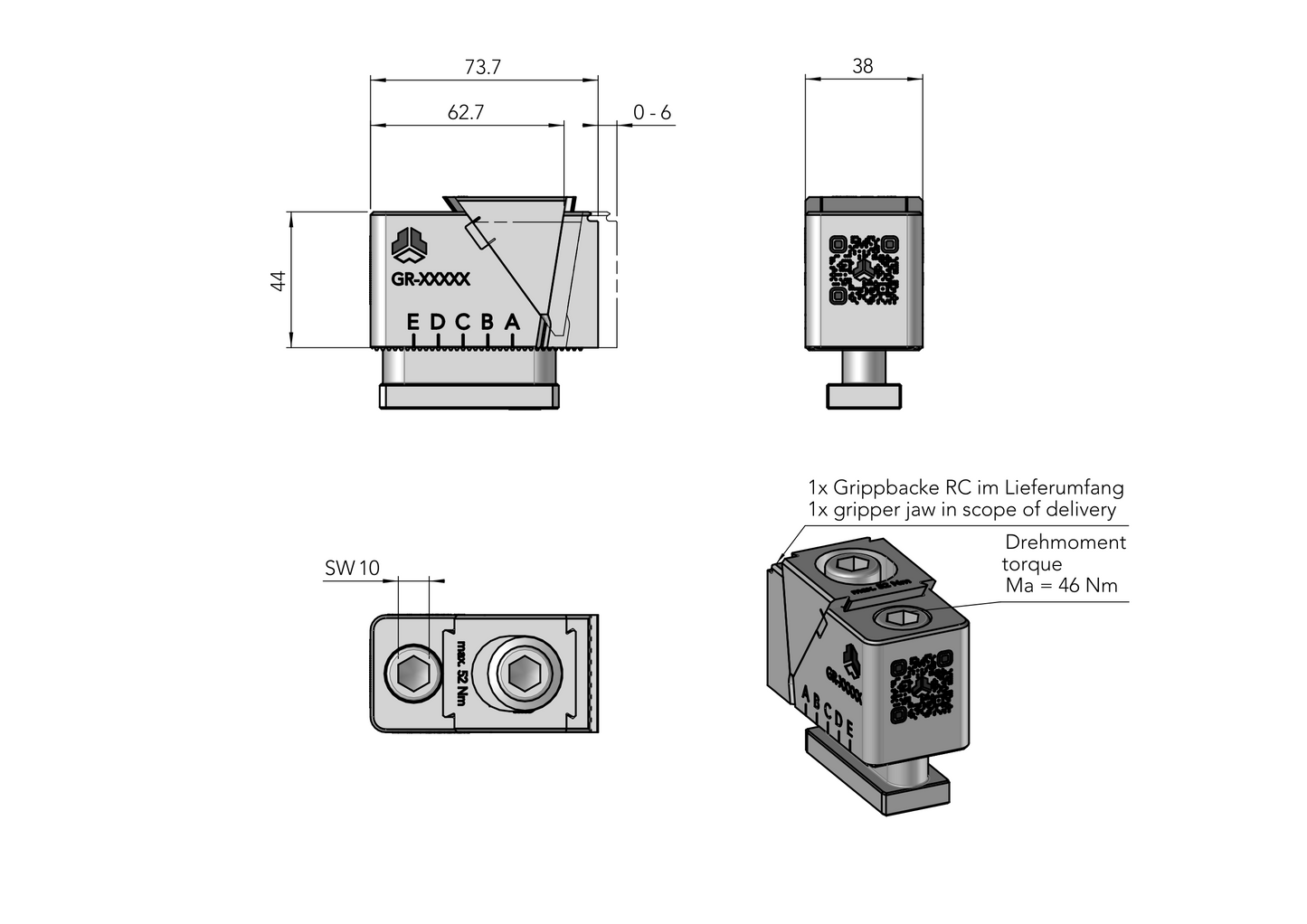

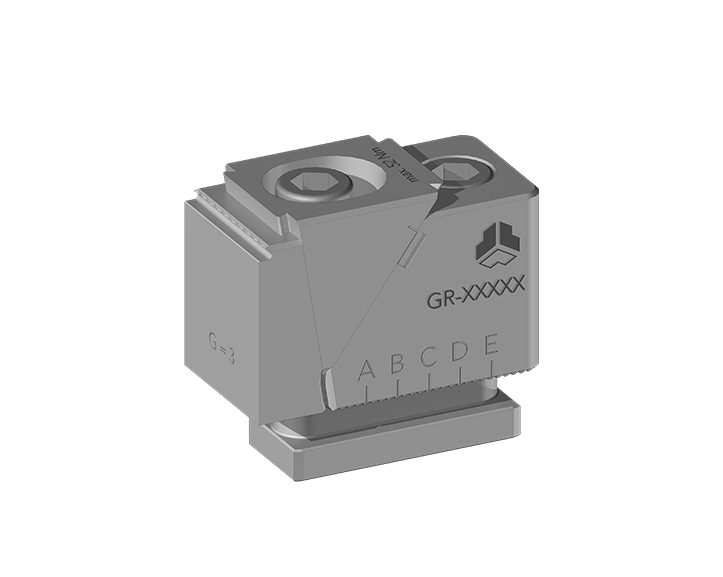

Rail Clamp RC-Spannmodul einseitig

Die hohen Spannkräfte der RC-Bau­reihe können über das Drehmoment an der Spannschraube beein­flusst werden. Dies erlaubt es Ihnen, Werkstücke aus Kunststoff ohne Ver­formung und Schmiedeteile ohne Zerstörung des Spanners mit siche­rem Halt zu spannen.

Das kompakte Snannmodul passt auf jede Platte oder Turm, um große Spannungen zu ermöglichen. Sein geringes Gewicht und der modulare Aufbau erleichtern das manuelle Umrüsten. Durch die kurzen Module können Mehrfachspannungen platzsparend realisiert werden.

Die Backeneinsätze besitzen eine leichte Schräge am Rücken. Diese sorgt dafür, dass sich die Backeneinsätze beim Auftreffen am Werkstück nach unten bis zum Anschlag bewegen. Dabei wird das Werkstück nach unten gezogen und liegt immer gleich auf.

Das System ist so aufgebaut, dass es 2 verschiedene Längen der Basisleiten gibt. Diese können mit 4 unterschiedlichen Modulen versehen werden. Dabei können alle Module mit den gleichen Backeneinsätzen eingesetzt werden. Durch diesen Aufbau kann das Spannmittel individuell an jedes Werkstück angepasst werden. Auch Mehrfachspannungen sind mit wenigen Handgriffen eingerichtet.

Durch die schmale Bauweise sind auch kleinere Werkstücke von der Seite her zugänglich. Die Motorspindel mit dem Bearbeitungswerkzeug hat durch die Höhe der RC-Baureihe die Möglichkeit, das Werkstück von beiden Seiten her zu bearbeiten, ohne dem Risiko einer Kollision mit dem Tisch oder Turm. Die austauschbaren Backen ermöglichen diverse Spanntiefen am Werkstück.

Durch den modularen Aufbau der RC-Baureihe sind die einzelnen Module für die Werkstückspannung im Handumdrehen auf dem T-Nutentisch, Turm oder der Lochrasterplatte eingerichtet. Die seitlichen Beschriftungen ermöglichen es, die Werkstückspannung zu dokumentieren und zu einem späteren Zeitpunkt erneut gleich aufzubauen.

Durch die Austauschbarkeit der 4 Grundmodule der RC-Baureihe kann jede Spannung flexibel erstellt werden. Mit wenigen Handgriffen ist die RC-Baureihe und deren Module auf jeder Lochrasterplatte oder T-Nutentisch montiert. Die Backen können dabei ohne Schrauben ausgetauscht werden.

Durch die Form der einzelnen Bauteile bleiben keine Späne im System liegen. Dadurch sind die Bauteile weniger Verschleiß und Beschädigungsquellen ausgesetzt. Durch weniger Fremdstoffe im System wird der Wartungsaufwand minimiert.

Zu jedem Fest- und Spannmodul werden Grippbacken RC mitgeliefert. Dadurch kann das Modul direkt aus der Schachtel verwendet werden, ohne dass zusätzliches Material oder backen für das Spannmittel benötigt werden.
