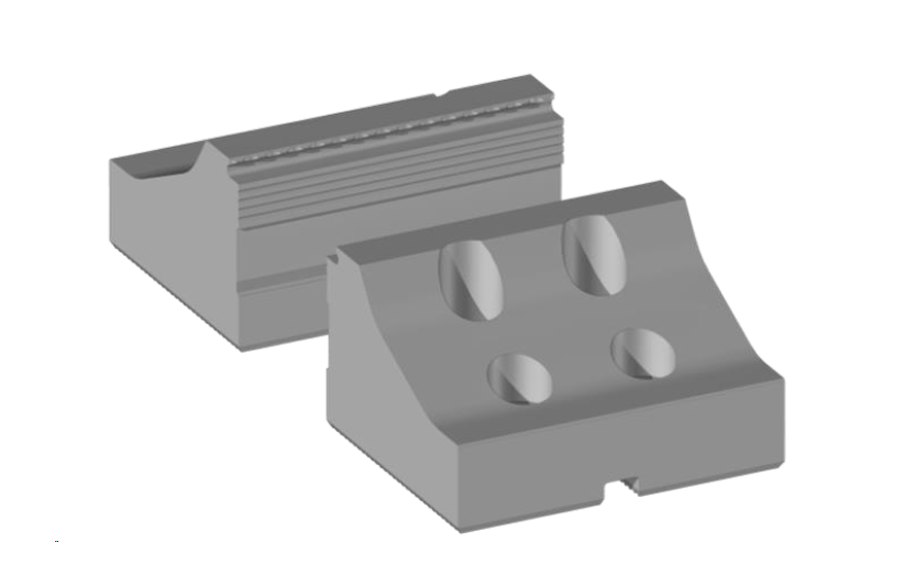

Automation Grippbacke hoch einseitig
Automation Grippbacke hoch einseitig
SKU: 837380
Zum Sofort-Angebot
Die Grippbacke hoch einseitig ist speziell für die automatisierte Beladung der Spannsysteme durch einen Roboter entwickelt worden. Die kleinstmöglichen Störkonturen der Backe sowie die einseitige Grippverzahnung ermöglichen eine prozesssichere Werkstückspannung, auch über große Serien hinweg.
Backenbreite | [mm] | 34 | 40 | 50 | 60 | 74 | 100 | 120 |
Backenhöhe* | [mm] | 32 | 32 | 32 | 41 | 41 | 42 | 42 |
Backenlänge | [mm] | 30 | 30 | 30 | 52 | 52 | 56 | 56 |
Zahn Höhe | [mm] | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
Stufenlänge | [mm] | 12 | 12 | 12 | 15 | 15 | 20 | 20 |
*Damit die reale Höhe des Spannsystems einfach ermittelt werden kann, ist die Backenhöhe um die Verzahnungstiefe reduziert.
