• Gremotool Präzisionsspannsystem Grippbacke hoch
1 1

Gremotool

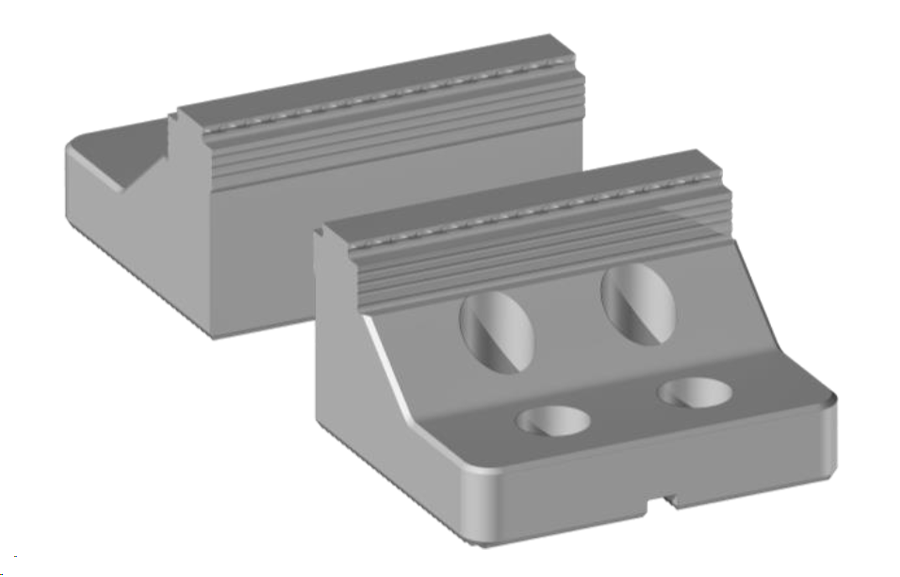

Grippbacke hoch

Grippbacke hoch

SKU: 837300


Zum Sofort-Angebot

Die Grippbacke hoch wurde für eine noch bessere Zugänglichkeit zum Werkstück von allen Seiten entwickelt. Dabei wird das Werkstück weiter in die Höhe gehalten als bei den Standard PMC-HMC Grippbacken. Die Länge der Störkontur bei der Grippverzahnung ist stark minimiert, was zu einer reduzierten Spannkraft führt. Trotzdem kann diese Backe auf beiden Seiten angewendet werden, um den Spann Weg der Spannsysteme zu maximieren.



Backenbreite [mm] 34 40 50 60 74 100 120
Backenhöhe* [mm] 32 32 32 41 41 42 42
Backenlänge [mm] 30 30 30 58 58 60 60
Zahn Höhe [mm] 3 3 3 3 3 3 3
Stufenlänge [mm] 12 12 12 18 18 20 20
Stufenhöhe [mm] 10 10 10 12 12 11 11
Max. Spannkraft [kN] 12 12 15 20 40 60 60

*Damit die reale Höhe des Spannsystems einfach ermittelt werden kann, ist die Backenhöhe um die Verzahnungstiefe reduziert.

Vollständige Details anzeigen
