Gremotool

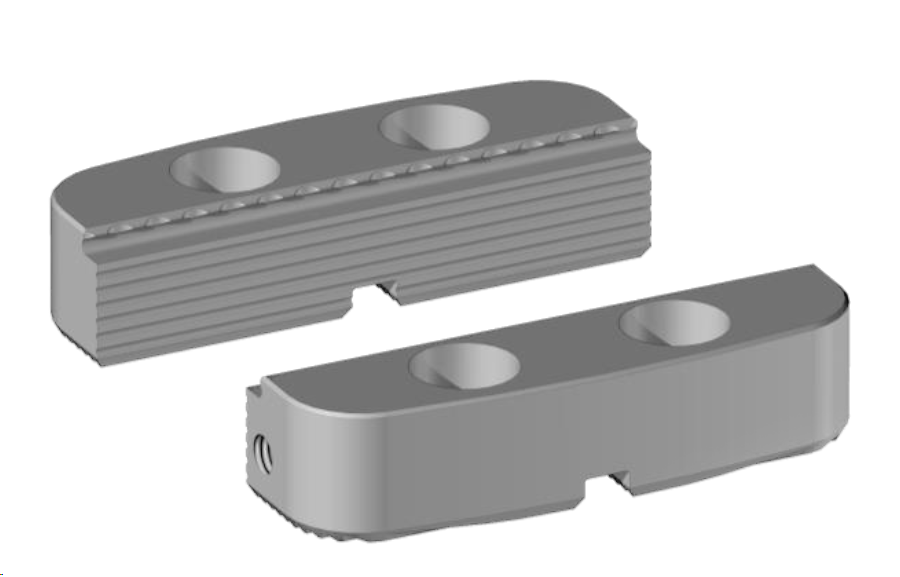

Standard SC-LC Grippbacke

Standard SC-LC Grippbacke

SKU: 837150


Zum Sofort-Angebot

Die Standard SC-LC Grippbacke ist speziell für die Baureihe SC und LC gestaltet worden. Die sehr kurzen Backen mit einer Grippverzahnungsseite ermöglichen einen maximalen Spann Weg der Spannsysteme. Die Zugänglichkeit für die Bearbeitung ist durch die Form der Backen auf aktuelle Bearbeitungsmethoden abgestimmt.



Backenbreite [mm] 34 40 50 60 74 100 120
Backenhöhe* [mm] 12 12 12 16 16 15 15
Backenlänge [mm] 17 17 21 21 22 22 26
Zahn Höhe [mm] 3 3 3 3 3 3 3
Seitengewinde**
M5 M5 M5 M6 M6 M6 M6

*Damit die reale Höhe des Spannsystems einfach ermittelt werden kann, ist die Backenhöhe um die Verzahnungstiefe reduziert.
** Seitengewinde für Werkstückanschlag
