• Gremotool Präzisionsspannsystem Standard Absatzbacke
1 1

Gremotool

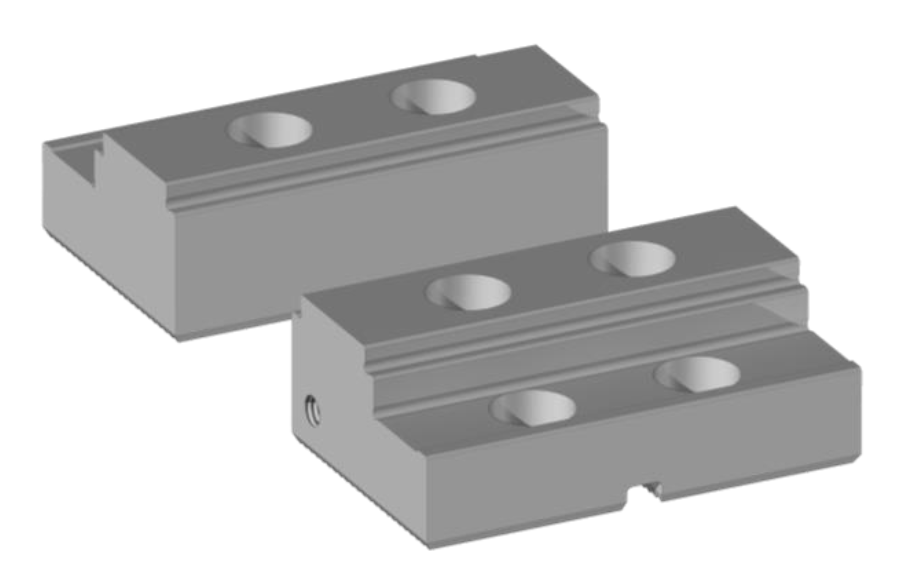

Standard Absatzbacke

Standard Absatzbacke

SKU: 837450


Zum Sofort-Angebot

Die Standard Absatzbacke ist die erste Wahl, wenn es um Flächenspannungen an bearbeiteten Flächen geht. Die Stufe ermöglicht ein ebenes Einlegen und die Spannflächen eine starke Fixierung des Werkstücks. Dabei besitzt die Backe 2 Seiten mit verschiedenen Stufenhöhen. Diese können je nach Einsatz gewählt werden.



Backenbreite [mm] 34 40 50 60 74 100 120
Backenhöhe* [mm] 16 16 16 25 25 29 29
Backenlänge [mm] 26 26 26 46 46 54 54
Stufenlänge [mm] 20 20 20 28 28 28 28
Stufenhöhe [mm] 3 3 3 4 4 4 4
Stufenhöhe 2 [mm] 9 9 9 10 10 10 10
Seitengewinde**
M5 M5 M5 M6 M6 M6 M6

*Damit die reale Höhe des Spannsystems einfach ermittelt werden kann, ist die Backenhöhe um die Verzahnungstiefe reduziert.
** Seitengewinde für Werkstückanschlag
