• Gremotool Präzisionsspannsystem SC-LC-Grippbacke flach
1 1

Gremotool

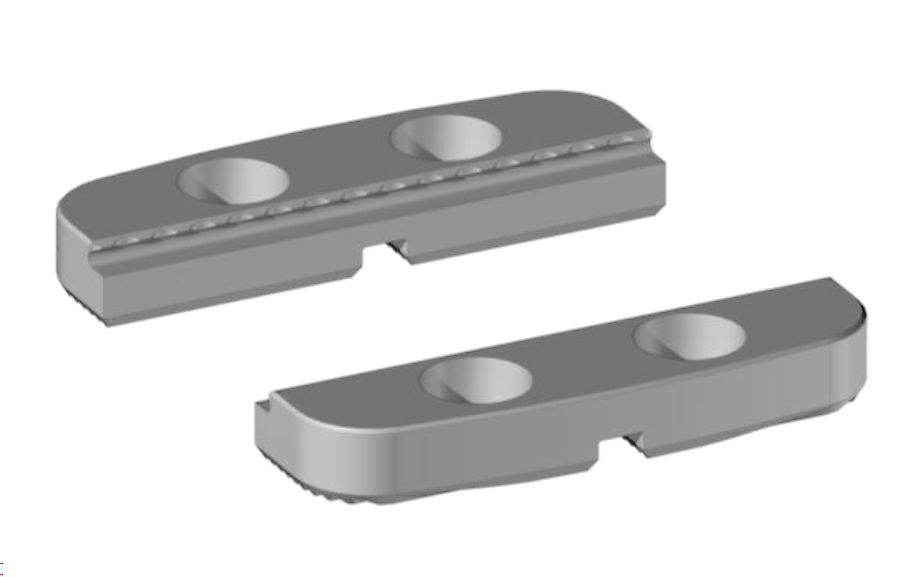

SC-LC Grippbacke flach

SC-LC Grippbacke flach

SKU: 837110


Zum Sofort-Angebot

Die SC-LC Grippbacke flach wurde speziell für die Baureihe SC und LC entwickelt. Dabei ist die Backe sehr kurz gestaltet, um einen maximal langen Spann Weg der Spannsysteme zu ermöglichen. Weiter ist die Backe niedrig gehalten, damit das Werkstück auf der tiefst möglichen Position für die Bearbeitung liegt.



Backenbreite [mm] 34 40 50 60 74 100 120
Backenhöhe* [mm] 7 7 7 9 9 11 11
Backenlänge [mm] 17 17 21 21 22 22 26
Zahn Höhe [mm] 3 3 3 3 3 3 3

*Damit die reale Höhe des Spannsystems einfach ermittelt werden kann, ist die Backenhöhe um die Verzahnungstiefe reduziert.

Vollständige Details anzeigen
