Gremotool

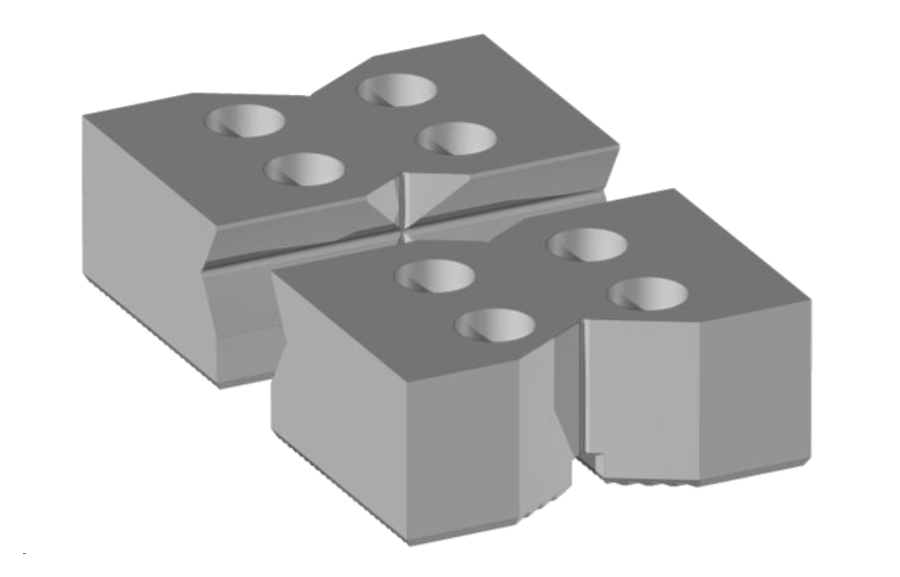

Prisma Backe

Prisma Backe

SKU: 837500


Zum Sofort-Angebot

Die Prisma Backe ist für die Spannung von runden Werkstücken geeignet. Dabei wird das Werkstück in zwei V-förmige Nuten eingelegt. Die komplette Spannkraft wird durch die Backe, dann über die Flächen auf das runde Werkstück übertragen. Die Prisma Backe besitzt V-förmige Nuten in vertikaler, sowie auch in horizontaler Richtung.



Backenbreite [mm] 34 40 50 60 74 100 120
Backenhöhe* [mm] 21 21 21 29 29 35 35
Backenlänge [mm] 20 20 20 50 50 50 50
Prismawinkel [°] 120 120 120 120 120 120 120
Horizontaler
Ø-Bereich
 [mm]

 7.5-28

 7.5-28

 7.5-28

 10-38

 10-38

 10-38

 10-38
Vertikaler
Ø-Bereich
 [mm]

 7.5-37

 7.5-47

 7.5-47

 10-66

 10-66

 12-85

 12-85

*Damit die reale Höhe des Spannsystems einfach ermittelt werden kann, ist die Backenhöhe um die Verzahnungstiefe reduziert.
