Gremotool

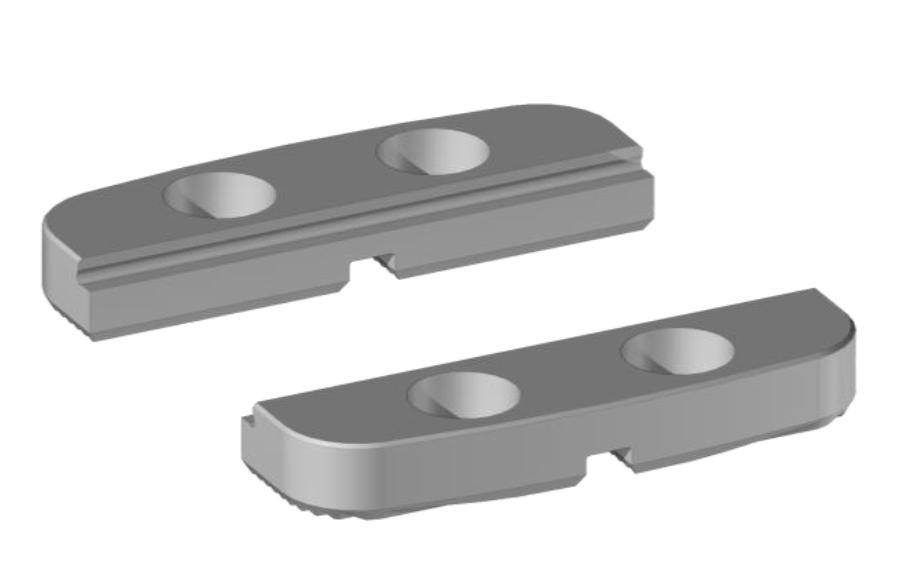

SC-LC Absatzbacke flach
SC-LC Absatzbacke flach
SKU: 837410
Zum Sofort-Angebot
Die SC-LC Absatzbacke flach wurde speziell für die SC und LC-Baureihe entwickelt. Die sehr kurz gestaltete Backe ermöglicht einen maximalen Spann Weg des Spannsystems. Die Stufe ermöglicht eine Flächenspannung des Werkstücks, ohne Beschädigungen an diesem zu hinterlassen. Die niedrige Form ermöglicht es, das Werkstück auf der tiefst möglichen Position sicher zu fixieren.
Backenbreite | [mm] | 34 | 40 | 50 | 60 | 74 | 100 | 120 |
Backenhöhe* | [mm] | 7 | 7 | 7 | 9 | 9 | 11 | 11 |
Backenlänge | [mm] | 17 | 17 | 21 | 21 | 22 | 22 | 26 |
Stufenhöhe | [mm] | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
*Damit die reale Höhe des Spannsystems einfach ermittelt werden kann, ist die Backenhöhe um die Verzahnungstiefe reduziert.
