Gremotool

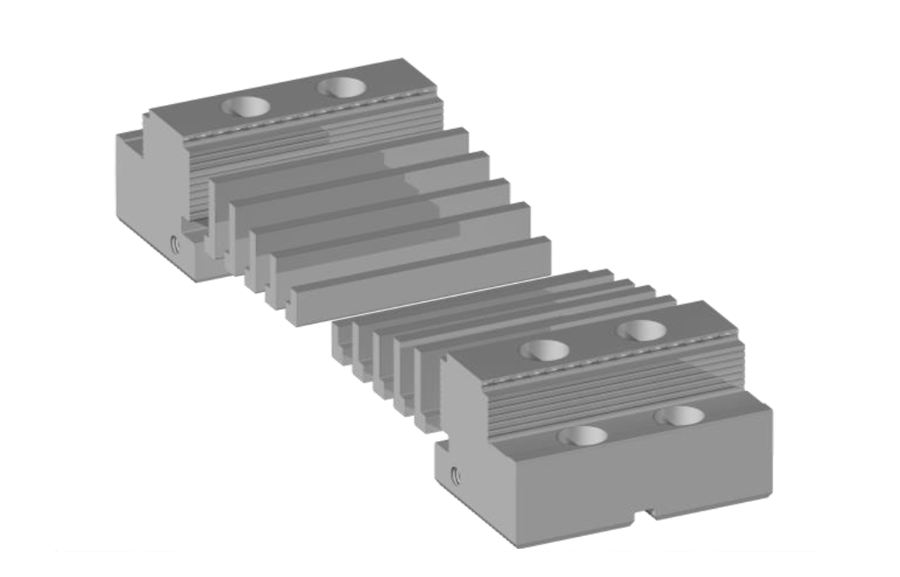

Kombi Grippbacke
Kombi Grippbacke
SKU: 837350
Zum Sofort-Angebot
Die Kombi Grippbacke zeichnet sich durch verschiedene Stufenhöhen für die Flächenspannung aus. Durch die austauschbaren Stufenunterlagen können verschiedene stufenhöhen realisiert werden. Durch das Klicksystem sind die Unterlagen einfach auszutauschen und das Spannsystem um weitere Stufenhöhen ergänzbar. Zusätzlich zu dieser Funktion sind auch auf beiden Seiten Grippverzahnungen angebracht.
Backenbreite | [mm] | 34 | 40 | 50 | 60 | 74 | 100 | 120 |
Backenhöhe* | [mm] | 28 | 28 | 28 | 39 | 39 | 40 | 40 |
Backenlänge | [mm] | 33 | 33 | 33 | 47 | 47 | 53 | 53 |
Zahn Höhe | [mm] | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
Stufenlänge | [mm] | 23 | 23 | 23 | 28 | 28 | 33 | 33 |
Stufenhöhe fix | [mm] | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
Stufenhöhe austauschbar | [mm] |
6,8,11 |
6,8,11 |
6,8,11 |
6,8,11, 13,18 |
6,8,11, 13,18 |
6,8,11, 13,18 |
6,8,11, 13,18 |
Seitengewinde** | M5 | M5 | M5 | M6 | M6 | M6 | M6 |
*Damit die reale Höhe des Spannsystems einfach ermittelt werden kann, ist die Backenhöhe um die Verzahnungstiefe reduziert.
**Seitengewinde für Werkstückanschlag
