Gremotool

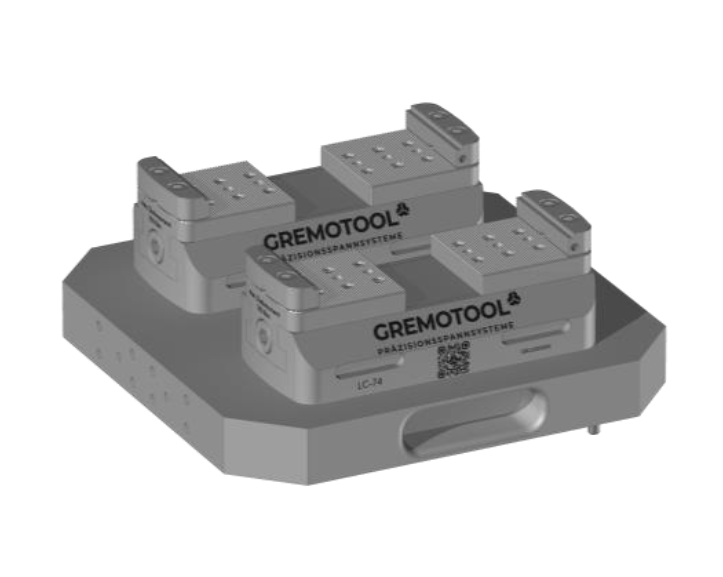

2x Low Clamp LC-74 auf Palette UPC-320

2x Low Clamp LC-74 auf Palette UPC-320


Zum Sofort-Angebot

Präzisionsspannsystem LC-74 für jede Fertigung, max. Spannbereich 180mm, 2-fach Palette UPC-320, kompatibel mit div. Nullpunktspannsystemen

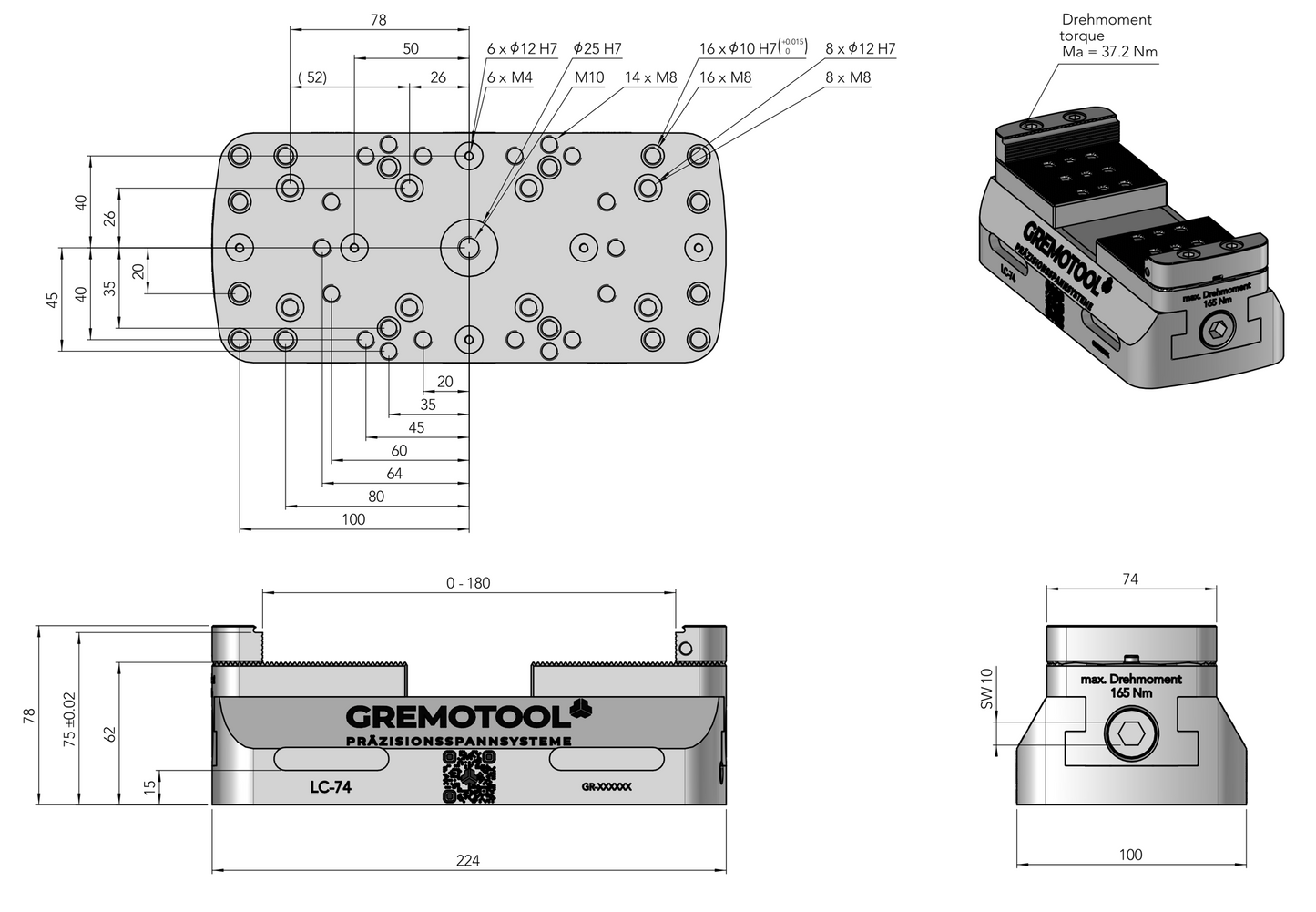

Spezifikationen LC-74

    • Backenbreite: 74mm
    • Spannbereich: 0-180mm
    • Auflagehöhe*: 75mm
    • Max. Anzugdrehmoment: 165Nm
    • Max. Spannkraft: 45kN
    • Gesamtlänge: 224mm
    • Gesamtbreite: 100mm
    • Gesamthöhe**: 62mm
    • Schlüsselweite: 10mm
    • Masse: 10.3kg

*mit Standard SC-Grippbacken
**Ohne Backen

Vollständige Details anzeigen

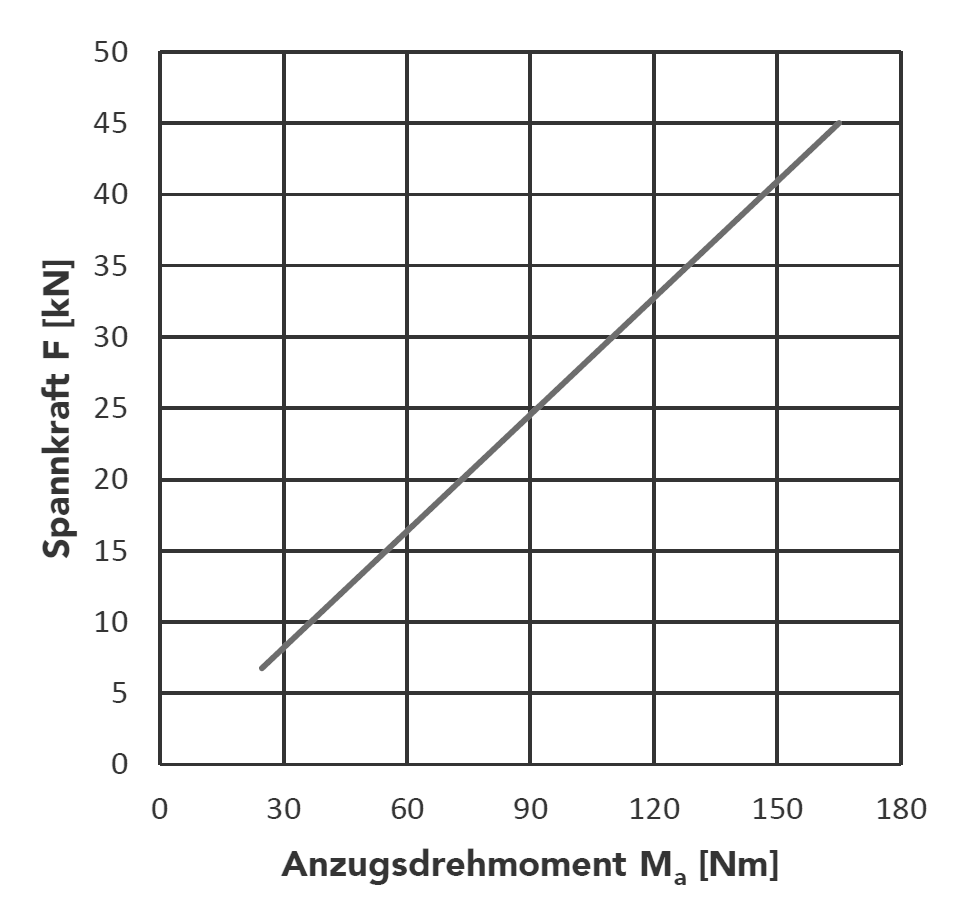

  • Spannkraft

    Die hohen Spannkräfte der LC-Baureihe können über das Drehmoment an der Spindel beeinflusst werden. Dies erlaubt es, Werktstücke aus Kunststoff ohne Verformung und Schmiedeteile ohne Zerstörung des Spanners mit sicherem Halt zu spannen.

  • Zugänglichkeit

    Die flache Silhouette der LC-Baureihe ermöglicht die Installation auf Paletten, Türme und Pyramiden bei maximalen Werkstückgrößen. Der symmetrische Aufbau des Spanners minimiert die Störkonturen beidseitig.

  • Kürzere Rüstzeiten

    Die LC-Baureihe kann mit verschiedenen Anbindungsmöglichkeiten versehen werden. Der Standardfuß von Gremotool ist für Nutentische sowie Paletten Systeme geeignet. Zudem können Lösungen für Lochrasterplatten und Spannmittelhandling angeboten werden.

  • Zentriergenauigkeit

    Der Aufbau der LC-Baureihe gewährleistet dem Anwender eine präzise Zentrierung von +/- 0.01 mm in der Mitte des Spanners.

  • Kompakt

    Der kompakte Spanner passt in jede Maschine oder auf jede Grundplatte. Das geringe Gewicht ermöglicht ein manuelles Umrüsten.

  • Wartungsarm

    Durch sein abgeschlossenes Design bleiben die Späne niergends im Spanner liegen. Die Spindel bleibt frei von Spänen, welches die Wartung auf ein Minimum reduziert.

  • Großes Backensortiment

    Auf der LC-Baureihe kann das ganze Gremotool-Backensortiment eingesetzt werden. Von Grippbacken bis zu weichen Backen aus Aluminium, bleiben keine Wünsche für die Anforderungen an die Werkstückspannung offen.

    Die Backen sind mit dem einheitlichen Gremotool Backensystem versehen. Somit wechseln Sie die Backen im Handumdrehen.
