Gremotool

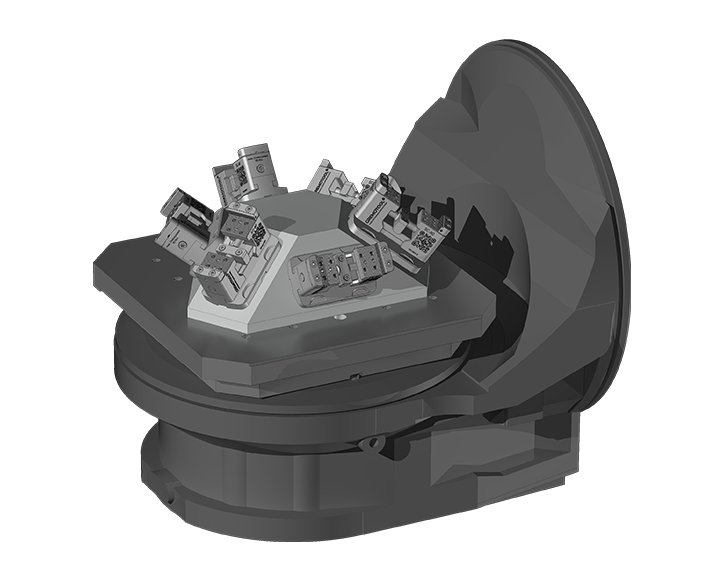

6x Smart Clamp SC-60-AX5 auf Pyramide

6x Smart Clamp SC-60-AX5 auf Pyramide


Zum Sofort-Angebot

Präzisionsspannsystem SC-60 für die 5-Seitenbearbeitung in einer Aufspannung, max. Spannbereich 128mm, 6-fach Pyramide

Spezifikationen SC-60-AX5

  • Backenbreite: 60mm
  • Spannbereich: 0-128mm
  • Auflagehöhe*: 105mm
  • Max. Anzugdrehmoment: 95Nm
  • Max. Spannkraft: 25kN
  • Gesamtlänge: 170mm
  • Gesamtbreite: 100mm
  • Gesamthöhe**: 108mm
  • Schlüsselweite: 8mm
  • Masse: 7.3kg
  • Festbacke möglich: ja

*mit Standard SC-Grippbacken
**Ohne Backen

Vollständige Details anzeigen
  • Spannkraft

    Die hohen Spannkräfte der SC-Bau­reihe können über das aufgebrachte Drehmoment an der Spindel beein­flusst werden. Dies erlaubt es Ihnen Werkstücke aus Kunststoff ohne Ver­formung und Schmiedeteile ohne Zerstörung des Spanners mit siche­rem Halt zu spannen.

  • Zentriergenauigkeit

    Die spezielle Spindel und der Auf­bau der SC-Baureihe gewährleisten dem Anwender eine präzise Zentrie­rung von +/-0.01 mm in der Mitte des Spanners. Damit liegt das Werk­stück immer am selben Ort, was keine Nullpunktveränderungen nach sich zieht.

  • Kurze Rüstzeiten

    Die SC-Baureihe kann mit verschie­denen Anbindungsmöglichkeiten versehen werden. Der Standardfuß von Gremotool ist für Nutentische, sowie für Paletten Systeme geeig­net. Zudem können Lösungen für Lochrasterplatten und Spannmittel­ handling angeboten werden.

  • Zugänglichkeit

    Die Höhe des Spanners erlaubt es, von fünf Seiten in einer Spannung das Werkstück fertig zu stellen, ohne eine Kollision der Spindel mit dem Maschinentisch. Zudem ist durch den rotationssymmetrischen Aufbau des Spanners sichergestellt, dass die Ausrichtung des Spanners irrelevant für die Bearbeitung ist.

  • Kompakt

    Der kompakte Spanner passt in jede Maschine oder auf jede Grund­ platte. Die Spanner sind durch ge­ringes Gewicht von Hand gut aus­ tauschbar.

  • Wartungsarm

    Durch das Design bleiben die Späne nirgends im Spanner liegen. Darum kann der Spanner wartungs­arm betrieben werden.

  • Vielseitigkeit

    Die SC-Baureihe kann als Festba­ckenspanner oder als Zent­rumsspanner verwendet werden. Dies bedarf nur einem kleinen Um­bau des Spanners.

    Durch das Prinzip des Zentrumspan­ners können mehrere Spanner ne­beneinandergesetzt werden, um lange Werkstücke sicher zu span­nen.

    Mit einer Mittelbacke kann die SC­-Baureihe zu einem zwei-Werkstück­ Spanner umfunktioniert werden.

  • Großes Backensortiment

    Auf der SC-Baureihe kann das ganze Gremotool-Backensortiment eingesetzt werden. Von Grippba­cken bis zu weichen Backen aus Alu­minium, bleiben keine Wünsche für die Anforderungen an die Werk­stückspannung offen.



    Die Backen sind mit dem einheitli­chen Gremotool Backensystem ver­sehen. Somit wechseln Sie die Ba­cken im Handumdrehen.

Suchen Sie einen neuen Ansatz für die Aufspannung?

Ob die Entwicklung eines digitalen Zentrumsspanners oder die Ausrüstung einer Maschine mit einem Lochrasterturm, meXtec bietet kundenspezifische Spannlösungen an.
