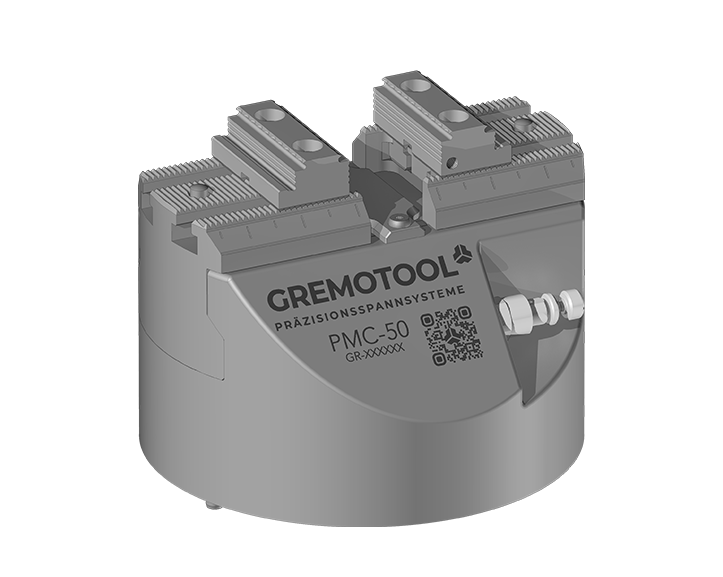

Pneumatischer Zentrumspanner PMC-50

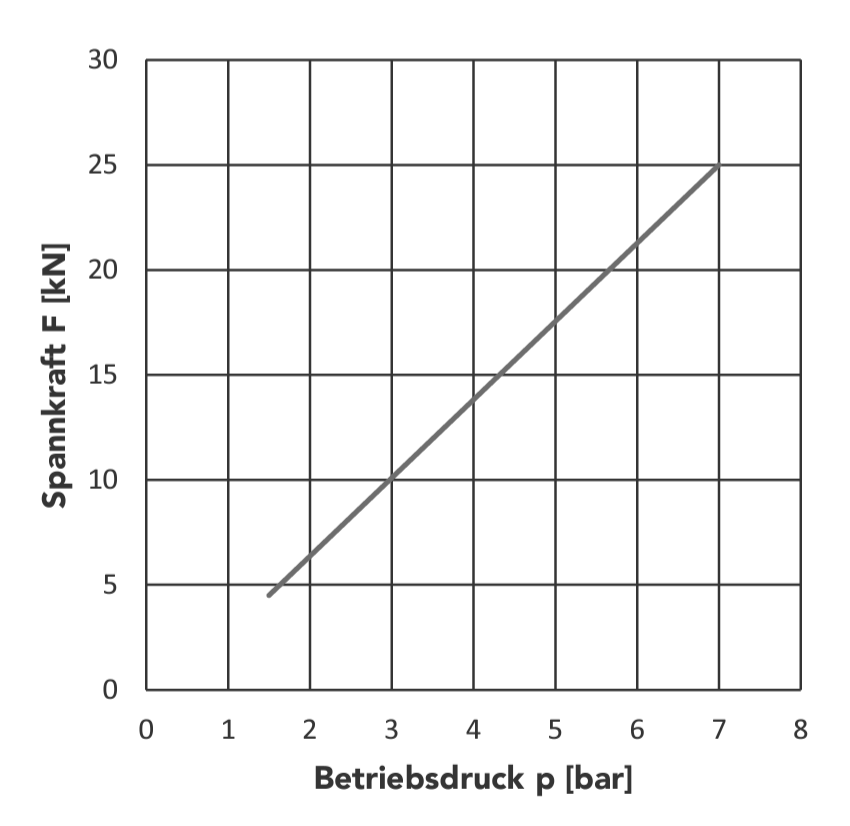

Hohe Spannkräfte sorgen für sicheren Halt, können jedoch auch zur Deformierung des Werkstücks führen. Aus diesem Grund bietet die PMC/HMC-Baureihe die beste Lösung. Wird der PMC/HMC mit maximalem Druck betrieben, gewährleistet der Zentrumspanner hohe Spannkräfte. Sind diese zu hoch, so kann über das eingebaute Differenzdrucksystem oder den maschinenseitig eingestellten Druck die Spannkraft individuell auf das Werkstück angepasst werden.

Die Späne- und wasserabweisende Gestaltung der PMC/HMC-Baureihe verhindert das Eindringen von Fremdpartikeln in die Mechanik. Dadurch bleibt die Schmierung bestehen und die wartungsintervalle sind länger. Bei der Gestaltung wurde darauf geachtet, dass keine Taschen bestehen, in denen sich Späne und Wasser verfangen können. Dies erlaubt eine einfache Reinigung des Zentrumspanners mit einer Luft- oder Wasserpistole.

Um die PMC/HMC-Baureihe anzusteuern, bietet Ihnen meXtec verschiedene Lösungen. Ob der Roboter eine Medienkupplung an den PMC/HMC führt oder Sie diesen manuell über ein Handventil oder über die Maschine durch eine Drehdurchführung steuern wollen, ist Ihnen überlassen. Wir haben für die gängigsten Schnittstellen Lösungen ausgearbeitet.

Durch den internen Aufbau der PMC/HMC-Baureihe ist der feste Halt des Werkstücks auch bei Druckabfall sichergestellt. Nur das unter Druck stehende Betriebsmedium kann die Mechanik und somit die Backen bewegen. Dieser Effekt wird durch die eingebauten Federn noch verstärkt. Dadurch ist es unmöglich den Spanner ohne Steuermedium zu bewegen.

Auf der PMC/HMC-Baureihe kann das ganze Gremotool-Backensortiment eingesetzt werden. Von Grippbacken bis zu weichen Backen aus Aluminium, bleiben keine Wünsche für die Anforderungen an die Werkstückspannung offen. Die Backen sind mit dem einheitlichen Gremotool Backensystem versehen. Somit wechseln Sie die Backen im handumdrehen.

Die verschiedenen Anbindungsmöglichkeiten der PMC/HMC-Baureihe ermöglichen es Ihnen, den Spanner in kürzester Zeit präzise auf dem Maschinentisch zu positionieren. Sie sind frei, ihn auf einem Nutentisch, einer Lochrasterplatte oder einer Nullpunktpalette einzusetzen. Auch die Medienübergabe wird über eine schnell koppelbare Schnittstelle ermöglicht.

Bei der PMC/HMC-Baureihe wurde darauf geachtet, dass die Zugänglichkeit von allen Seiten zum Werkstück gewährleistet ist. Die Außenkontur erlaubt sogar, mit einem Schaftfräser die Unterseite des Fertigungsteils, zwischen Werkstück und Spanner, zu bearbeiten.

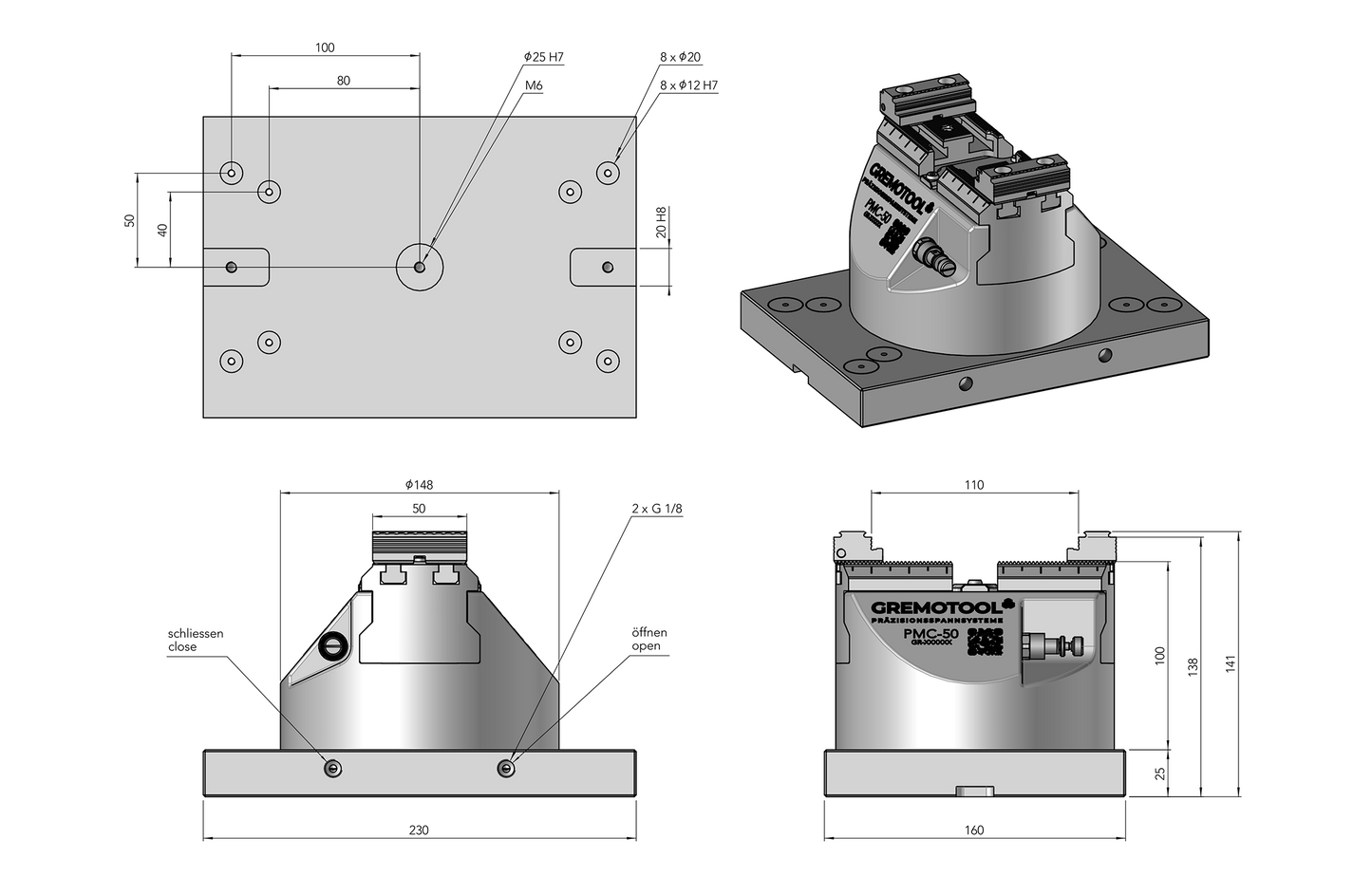

Der kompakte Aufbau der PMC/HMC-Baureihe erlaubt es, diesen auf allen Bearbeitungszentren zu verwenden. Vom PMC/HMC-Außendurchmesser 150mm bis zu 350mm sind passende Zenstrumspanner bei meXtec erhältlich.

Der massive Aufbau der PMC/HMC-Baureihe lässt keine Verschiebungen zu und garantiert eine präzise Zentrierung von +/-0.02mm der Werkstücke. Dies zieht keine Neuaufnahme des Nullpunkts nach sich und somit sparen Sie Bearbeitungszeiten.

Die PMC/HMC-Baureihe kann mit Pneumatik oder Hydraulik betrieben werden. Auf die Außendimensionen und Spannkraft hat die Wahl des Betriebsmediums keinen Einfluss.
